Co to jest regulator ładowania PWM?

Regulator ładownia PWM jest koniecznym elementem instalacji fotowoltaicznej, który chroni akumulator przed przeładowaniem oraz głębokim rozładowaniem przy pobieraniu prądu przez odbiorniki działających na napięcie stałe 12V/24V. W dzisiejszym artykule zaprezentujemy regulator ładowania PWM EPEVER LS2024EU.

Co należy wiedzieć o regulatorach ładowania?

  • jest niezbędnym urządzeniem w systemie słonecznym
  • chroni akumulator przed przeładowaniem oraz głębokim rozładowaniem
  • nie powinien pracować z max. mocą nominalną
  • znacząco wydłuża żywotność baterii, dzięki temu zwiększa bezpieczeństwo instalacji oraz zmniejsza koszty eksploatacji
  • powinno się montować w miejscach suchych i nie narażonych na działanie promieni słonecznych

Jak prawidłowo dobrać regulator ładowania do naszego systemu?

Przyjmuje się że tolerowany prąd regulatora powinien być większy o 15% niż prąd zwarcia połączonych ze sobą równolegle paneli fotowoltaicznych.

Reasumując: przy równoległym połączeniu dwóch paneli KINGDOM SOLAR KD-P280-60 – LINK DO PANELU o mocy 280W i prądzie zwarcia = 9,46A musimy dobrać regulator o następujących parametrach:

2 x 9,46A x 1,15 ~= 22A

W związku z powyższym, do prawidłowego funkcjonowania systemu powinniśmy wybrać regulator o prądzie ładowania 30A.

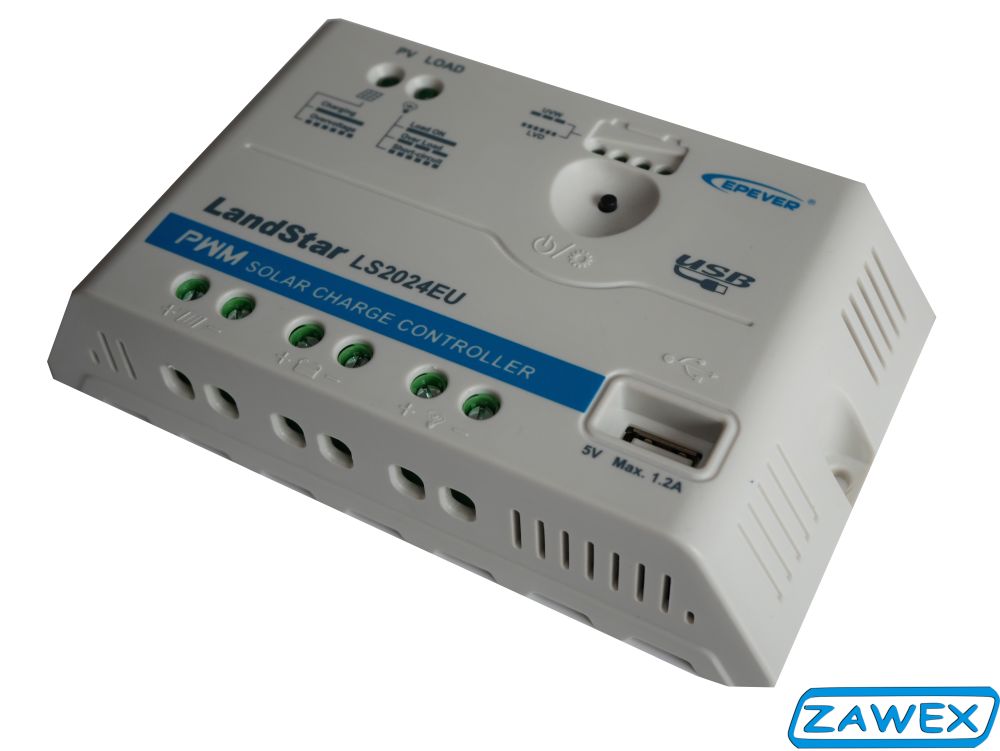

REGULATOR ( SOLARNY ) ŁADOWANIA PWM EPEVER LS2024EU USB

Regulator Ładowania LS1024EU Epever jest koniecznym elementem instalacji fotowoltaicznej, który chroni akumulator przed przeładowaniem oraz głębokim rozładowaniem przy pobieraniu prądu przez odbiorniki działających na napięcie stałe 12V/24V. Regulator posiada wyjście USB, dostosowuje się automatycznie do napięcia systemu 12V/24V. Posiada głęboką ochronę przeciw przepięciom, zwarciom, odwrotną polaryzacją przeciążeniem itd.


Regulator Ładowania LS1024EU to urządzenie, które zostało opracowane zgodnie z najnowszą dostępna technologią i posiada wiele wyjątkowych cech, takich jak:

1. Łatwa i szybka zmiana wyboru rodzaju akumulatora za pomocą przycisku.
2. Wyjście USB dzięki któremu istnieje możliwość ładowania smartfona, tableta itp.
3. Kontroler Ładowania dostosowuje się automatycznie do napięcia systemu 12V.
4. Jasny i czytelny wyświetlacz stanu naładowania.
5. Cztery poziomy naładowania akumulatorów.
6. Automatyczne dostosowanie się do temperatury otoczenia.
7.Odłączanie odbiornika gdy napięcie znacznie spada.
8. Do 2.5 mm2 średnicy zacisku na kable podłączeniowe.
9. Całościowa elektroniczna ochrona przeciw: przepięciom, zwarciom, odwrotną polaryzacją, przeciążeniem itd.
10. Urządzenie dedykowane jest do pracy z akumulatorem żelowym, kwasowym oraz AGM.

Parametry techniczne:

  • Własne zużycie mocy: ≤5mA(12V); ≤7mA (24V)
  • Port wyjściowy USB: 5VDC/1.2A
  • Rozmiar otworu montażowego: Φ4.5
  • Terminal: 12AWG /4mm2
  • Temperatura pracy: -35℃～+55℃
  • Wilgotność: ≤95% N.C.
  • Długość[mm]: 120
  • Szerokość[mm]: 67
  • Głębokość[mm]: 21
  • Waga[g]: 100
