Jak zautomatyzować pracę wentylatora, pompy lub przenośnika?

1. Wprowadzenie – czujnik i falownik jako zintegrowany układ sterowania

Współczesne instalacje wentylacyjne, pompowe i transportowe coraz rzadziej pracują ze stałą prędkością. Wzrost wymagań dotyczących efektywności energetycznej, precyzji regulacji oraz niezawodności procesu sprawia, że połączenie przemiennika częstotliwości (falownika) z czujnikiem pomiarowym staje się standardem, a nie opcją. Układ taki pozwala na dynamiczne dostosowanie parametrów pracy napędu do aktualnych warunków procesu — bez ingerencji operatora i bez marnowania energii elektrycznej.

W niniejszym artykule omówimy szczegółowo, jakie typy czujników stosuje się w układach z falownikami, jak przebiega ich integracja na poziomie elektrycznym i parametrycznym, jakie błędy popełniają instalatorzy oraz dlaczego odpowiedni dobór komponentów ma bezpośredni wpływ na TCO — koszt całkowity posiadania instalacji. Zwrócimy też uwagę na ofertę sklepu WentylatorySklep.pl, w której wentylatory przemysłowe doskonale współpracują z opisywanymi układami automatyki.

2. Typy czujników stosowanych w układach z falownikami

Falownik sam w sobie jest układem otwartej pętli — bez informacji zwrotnej z procesu nie wie, czy silnik pracuje zgodnie z wymaganiami technologicznymi. Dopiero sprzężenie z czujnikiem zamienia go w precyzyjny regulator. Poniżej omawiamy najważniejsze kategorie sensorów stosowanych w takich układach.

2.1 Czujniki temperatury i przetworniki PT100/PT1000

Czujniki rezystancyjne PT100 i PT1000 należą do najbardziej rozpowszechnionych sensorów w przemyśle. Ich zasada działania opiera się na zmienności rezystancji platyny wraz z temperaturą (dla PT100: 100 Ω przy 0°C). Aby sygnał z takiego czujnika mógł zostać odczytany przez wejście analogowe falownika, konieczne jest zastosowanie przetwornika temperatury, który przetwarza sygnał rezystancyjny na znormalizowany sygnał prądowy 4–20 mA lub napięciowy 0–10 V.

Przykładem takiego urządzenia jest przetwornik APAR AR553 — popularny model obsługujący zarówno czujniki PT100, PT1000, jak i termoelementowe. Posiada stopień ochrony IP65, programowalne zakresy przetwarzania i opcjonalny wyświetlacz LCD. Jego wyjście prądowe 4–20 mA jest w pełni kompatybilne z wejściami analogowymi falowników takich jak EURA E810, Eaton PowerXL czy falowniki z serii LG/LS, dostępnych w sklepie WentylatorySklep.pl.

Typowe zastosowanie: kontrola temperatury cieczy chłodzącej, monitorowanie przegrzania silnika, regulacja wydatku wentylatora chłodzącego w zależności od temperatury powietrza w hali produkcyjnej.

2.2 Czujniki ciśnienia i różnicy ciśnień

W instalacjach pompowych, wentylacyjnych i sprężarkowych czujniki ciśnienia stanowią podstawowy element sprzężenia zwrotnego dla regulatora PID wbudowanego w falownik. Pracują typowo z sygnałem wyjściowym 4–20 mA lub 0–10 V, przetwarzając ciśnienie absolutne lub różnicowe na wartość proporcjonalną do zakresu pomiarowego.

Falownik z aktywnym regulatorem PID, np. seria EURA E810 lub Astraada Drive ASD, na podstawie sygnału z czujnika ciśnienia automatycznie dostraja obroty pompy tak, aby utrzymać ciśnienie na zadanym poziomie — niezależnie od zmian poboru medium. Efektem jest nie tylko stabilność procesu, ale też ograniczenie zużycia energii nawet o 30–50% w porównaniu z układem bez regulacji.

2.3 Czujniki przepływu

Przepływomierze elektromagnetyczne, ultradźwiękowe oraz rotametryczne z wyjściem analogowym lub impulsowym (np. 1 impuls = 1 litr) umożliwiają falownikowi sterowanie przepływem cieczy lub gazu w zamkniętej pętli regulacji. Są szczególnie przydatne w procesach dozowania, mieszania oraz w stacjach uzdatniania wody, gdzie wymagana jest wysoka powtarzalność.

2.4 Enkodery i czujniki prędkości obrotowej

W aplikacjach wymagających precyzyjnej regulacji prędkości lub pozycji (napędy transporterów, wciągarki, ekstruderów) stosuje się enkodery inkrementalne lub absolutne. Sygnał impulsowy HTL/TTL z enkodera trafia na dedykowane wejście falownika, umożliwiając pracę w trybie wektorowego sterowania z zamkniętą pętlą prędkości (Closed Loop Vector Control). Eliminuje to poślizg silnika i pozwala osiągnąć dokładność regulacji prędkości rzędu ±0,01%.

2.5 Czujniki indukcyjne, pojemnościowe i optyczne

Czujniki zbliżeniowe pełnią w układach z falownikami funkcję dyskretnych wejść sterujących — sygnalizują obecność materiału na przenośniku, osiągnięcie krańcowego położenia, przepełnienie zbiornika. Falownik, otrzymując sygnał logiczny PNP lub NPN, może automatycznie zmienić prędkość, zatrzymać napęd lub przełączyć się na inny tryb pracy.

3. Standardy sygnałów i kompatybilność elektryczna

Integracja czujnika z falownikiem wymaga precyzyjnego dopasowania typów sygnałów. Błędne podłączenie skutkuje nie tylko błędami sterowania, ale może trwale uszkodzić wejście analogowe falownika.

3.1 Sygnały analogowe: 4–20 mA vs 0–10 V

Sygnał prądowy 4–20 mA jest preferowanym standardem w środowiskach przemysłowych ze względu na wysoką odporność na zakłócenia elektromagnetyczne (EMC). Kabel sygnałowy może mieć długość do kilkuset metrów bez istotnego wpływu zakłóceń na dokładność pomiaru. Minimalny prąd 4 mA (a nie 0 mA) pozwala też na diagnostykę przerwania obwodu — falownik może rozpoznać stan „live zero” i zaalarmować o uszkodzeniu czujnika lub przewodu.

Sygnał napięciowy 0–10 V jest prostszy implementacyjnie, jednak bardziej podatny na zakłócenia. Stosowany w krótkich połączeniach wewnątrz szafy sterowniczej lub gdy czujnik nie oferuje wyjścia prądowego.

Porównanie standardów sygnałów analogowych
Cecha	4–20 mA	0–10 V
Odporność na EMC	Bardzo wysoka	Średnia
Maksymalna długość kabla	Do kilkuset metrów	Do kilkudziesięciu metrów
Diagnostyka przerwania pętli	Tak (sygnał < 4 mA)	Nie (0 V = brak sygnału)
Typowe zastosowanie	Instalacje przemysłowe, pole	Szafa sterownicza, bliskie połączenia

3.2 Sygnały dyskretne: PNP vs NPN

Falowniki europejskie i japońskie często domyślnie obsługują wejścia PNP (aktywne +24 V), podczas gdy falowniki azjatskich marek mogą być skonfigurowane fabrycznie pod logikę NPN (aktywne 0 V). Przed podłączeniem czujnika zbliżeniowego lub enkodera należy zawsze sprawdzić w dokumentacji falownika domyślną konfigurację wejść DI oraz możliwość jej zmiany za pomocą zworki lub parametru.

3.3 Ekranowanie i filtracja EMC

Falowniki są źródłem znacznych zakłóceń elektromagnetycznych wysokiej częstotliwości (wynikających z przełączeń tranzystorów IGBT). Przewody sygnałowe czujników prowadzone w ich pobliżu wymagają ekranowania (ekran podłączony jednostronnie do PE) oraz oddzielenia od kabli mocy. W przypadku enkoderów stosuje się kable ekranowane skrętkami parami, a ekran podłącza się do zacisków PE falownika zgodnie z zaleceniami producenta.

4. Parametryzacja falownika – konfiguracja wejść analogowych i regulatora PID

Samo podłączenie czujnika fizycznie to dopiero połowa zadania. Falownik musi zostać skonfigurowany tak, aby prawidłowo interpretował napływający sygnał i realizował żądaną funkcję sterowania.

4.1 Skalowanie wejścia analogowego

Wejście analogowe falownika typowo obsługuje pełen zakres sygnału (np. 4–20 mA = 0–100% parametru wyjściowego). Jeśli czujnik ciśnienia pracuje w zakresie 0–10 bar, a wymagany punkt pracy mieści się w przedziale 3–7 bar, należy odpowiednio przeskalować zarówno wejście czujnika, jak i zakres docelowy falownika (parametry Min. AI1 / Max. AI1 oraz wartości procentowe). Błędy skalowania są częstą przyczyną niestabilnej pracy regulatora PID.

4.2 Konfiguracja regulatora PID

Wbudowany w większość nowoczesnych falowników regulator PID pracuje w zamkniętej pętli sprzężenia: porównuje wartość zadaną (setpoint) z wartością aktualną z czujnika (feedback) i oblicza sygnał korekcyjny zmieniający częstotliwość wyjściową. Kluczowe parametry konfiguracyjne to:

Wzmocnienie proporcjonalne K_p: Określa szybkość reakcji na odchyłkę; zbyt wysoka wartość powoduje oscylacje.
Czas całkowania T_i: Eliminuje uchyb ustalony; zbyt niski powoduje przeregulowanie.
Czas różniczkowania T_d: Poprawia stabilność przy szybkich zmianach procesu; rzadko stosowany w prostych układach.
Zakres antywindup: Zapobiega nasyceniu członu całkującego przy ograniczeniu wyjściowym falownika.

Dobór nastaw PID wymaga zazwyczaj prób na obiekcie lub zastosowania metod automatycznego strojenia (autotune), dostępnych w zaawansowanych falownikach.

4.3 Przypisanie sygnału do funkcji falownika

W zależności od aplikacji sygnał z czujnika może sterować: prędkością obrotową (wejście analogowe jako źródło prędkości), momentem silnika (tryb sterowania momentem), zewnętrznym resetem alarmu lub przełączeniem zestawu parametrów (multi-preset). Każda z tych funkcji wymaga oddzielnej parametryzacji i przypisania w menu konfiguracyjnym urządzenia.

5. Zastosowania branżowe – wentylatory, pompy, przenośniki

5.1 Regulacja prędkości wentylatorów na podstawie temperatury lub stężenia CO₂

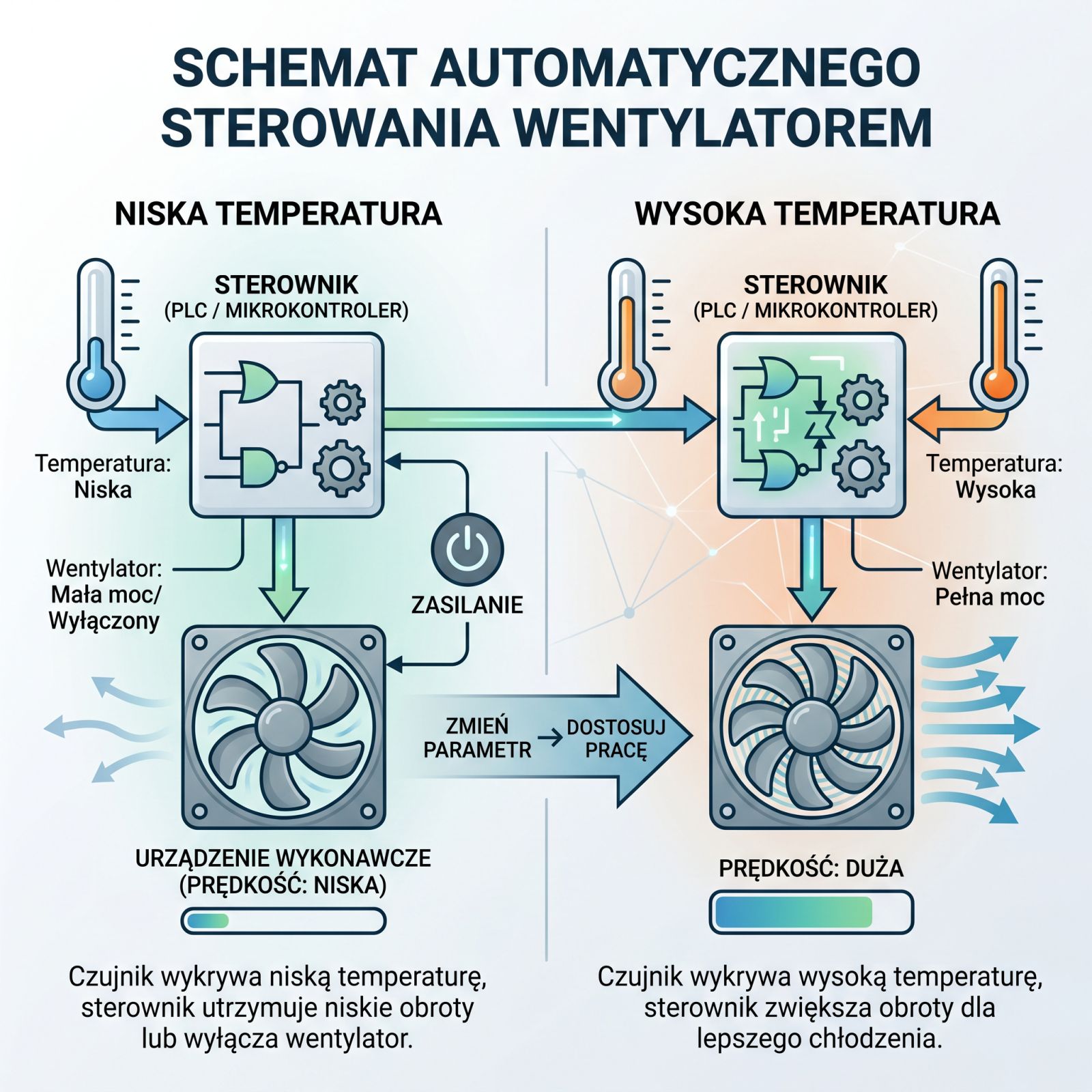

Wentylatory przemysłowe to jedna z najczęstszych aplikacji falowników z czujnikami. Sterowanie temperaturowe lub oparte na pomiarze CO₂ pozwala na utrzymanie wymaganej jakości powietrza przy minimalnym zużyciu energii. Typowe rozwiązanie to falownik z aktywnym PID oraz czujnik temperatury lub analizator gazów z wyjściem 4–20 mA.

Sklep WentylatorySklep.pl oferuje bogaty asortyment wentylatorów przemysłowych zaprojektowanych z myślą o ciągłej pracy w trudnych warunkach, co czyni je idealnym uzupełnieniem układu falownik + czujnik temperatury w halach produkcyjnych i magazynach.

5.2 Instalacje HVAC – wentylatory dachowe z regulacją ciśnienia statycznego

W centralach wentylacyjnych i instalacjach HVAC falowniki dedykowane dla branży (z algorytmami Pump & Fan) sterują wentylatorami dachowymi na podstawie czujnika różnicy ciśnień w kanale wentylacyjnym. Algorytm kwadratowy U/f (charakterystyka wentylatorowa) zapewnia optymalne dopasowanie momentu do charakterystyki aerodynamicznej wentylatora, zmniejszając zużycie energii nawet o 50% w porównaniu z pracą przy pełnej prędkości.

5.3 Układy pompowe ze stałym ciśnieniem (pompy głębinowe, hydrofornia)

Automatyka pompowa to klasyczne zastosowanie regulatora PID. Czujnik ciśnienia zamontowany na rurociągu tłocznym przesyła sygnał do falownika, który utrzymuje zadane ciśnienie niezależnie od poboru wody. Eliminuje to konieczność stosowania klasycznych pressostatów i zbiorników hydroforowych.

Dla zastosowań wymagających pracy w przestrzeniach zagrożonych wybuchem, warto rozważyć wentylatory przeciwwybuchowe Ex dostępne w ofercie WentylatorySklep.pl, w połączeniu z falownikami posiadającymi certyfikację SIL.

5.4 Systemy transportowe i przenośniki taśmowe

W aplikacjach transportowych kluczowym czujnikiem jest enkoder lub czujnik przepełnienia taśmy (zwisu). Falownik, reagując na sygnał z czujnika zwisu, dynamicznie obniża prędkość napędu, zapobiegając zerwaniu taśmy. Alternatywnie, czujniki tensometryczne mierzące ciężar ładunku na taśmie pozwalają na sterowanie napędem proporcjonalne do obciążenia — rozwiązanie typowe dla dozowników wagowych.

6. Diagnostyka i konserwacja układu czujnik–falownik

6.1 Testowanie czujnika analogowego

Podstawową metodą sprawdzenia poprawności działania czujnika z wyjściem 4–20 mA jest pomiar prądu pętli przy znanych warunkach procesowych. Miernik klampowy lub szeregowy w pętli prądowej pozwala zweryfikować, czy czujnik zwraca oczekiwane wartości. Dla czujnika ciśnienia 0–10 bar:

4 mA → 0 bar (minimum zakresu)
12 mA → 5 bar (środek zakresu)
20 mA → 10 bar (maksimum zakresu)

Czujniki indukcyjne i pojemnościowe testuje się przez obserwację diody LED statusu przy zbliżaniu/oddalaniu materiału docelowego oraz pomiar napięcia wyjściowego multimetrem (PNP: brak obiektu ≈ 0 V, obiekt wykryty ≈ 24 V).

6.2 Diagnostyka predykcyjna z wykorzystaniem falownika

Nowoczesne falowniki rejestrują historię alarmów, wartości szczytowe prądu i napięcia, czas pracy oraz trend temperatury. Analiza tych danych pozwala na wczesne wykrycie degradacji łożysk silnika (wzrost prądu spoczynkowego), zużycia wału (wzrost wibracji) lub problemów z układem transmisji (nieregularności prędkości). To fundament strategii PdM — konserwacji predykcyjnej, eliminującej nieplanowane przestoje.

6.3 Komunikacja przemysłowa: Modbus, Profibus, EtherNet/IP

Integracja falownika z systemem SCADA lub sterownikiem PLC przez protokół komunikacyjny pozwala na centralne monitorowanie wszystkich parametrów instalacji. Falownik staje się wtedy inteligentnym węzłem sieci przemysłowej, przekazującym dane o prędkości, prądzie, temperaturze i statusie alarmów do systemu nadrzędnego. Protokół Modbus RTU (RS-485) jest najszerzej obsługiwanym standardem w falownikach klasy przemysłowej.

7. Typowe błędy instalacyjne i jak ich unikać

Brak ekranowania przewodów sygnałowych
Prowadzi do zakłóceń EMC, szczególnie przy długich kablach prowadzonych w pobliżu kabli mocy falownika. Zawsze stosuj kable ekranowane i podłączaj ekran jednostronnie do PE.
Niezgodność typów sygnałów
Czujnik zwraca 4–20 mA, a falownik skonfigurowany na 0–10 V — lub odwrotnie. Zawsze weryfikuj typ wyjścia czujnika i typ wejścia falownika przed uruchomieniem.
Brak filtracji sygnału analogowego
Szybkie zakłócenia mogą być interpretowane przez regulator PID jako rzeczywiste zmiany mierzonej wielkości, powodując oscylacje lub przesterowania. Stosuj odpowiednią wartość filtru czasowego wejścia AI.
Brak konfiguracji alarmu „wire break”
Falownik powinien być skonfigurowany tak, aby traktował sygnał poniżej 4 mA jako awarię czujnika i przechodził w tryb bezpieczny (zatrzymanie lub praca z prędkością zastępczą).
Błędne nastawy PID
Zbyt duże wzmocnienie proporcjonalne K_p powoduje oscylacje ciśnienia lub temperatury. Przeprowadź strojenie na obiekcie lub skorzystaj z funkcji autotune dostępnej w falowniku.
Zła polaryzacja czujnika NPN/PNP
Podłączenie czujnika NPN do wejścia PNP (lub odwrotnie) bez adaptacji powoduje brak reakcji lub trwałe zwarcie wyjścia czujnika. Zawsze sprawdzaj konfigurację zworki lub parametru COM w falowniku.

8. Podsumowanie i rekomendacje

Integracja czujników pomiarowych z falownikami to jedno z najbardziej opłacalnych działań optymalizacyjnych w automatyce przemysłowej. Prawidłowo zaprojektowany i skonfigurowany układ pozwala osiągnąć:

Oszczędności energii rzędu 20–50% w porównaniu z napędami pracującymi ze stałą prędkością
Wydłużenie żywotności silników i elementów mechanicznych dzięki eliminacji udarów momentu przy rozruchu
Precyzyjną i powtarzalną regulację parametrów procesu (ciśnienie, przepływ, temperatura)
Możliwość wdrożenia diagnostyki predykcyjnej i zdalnego monitoringu przez sieć przemysłową
